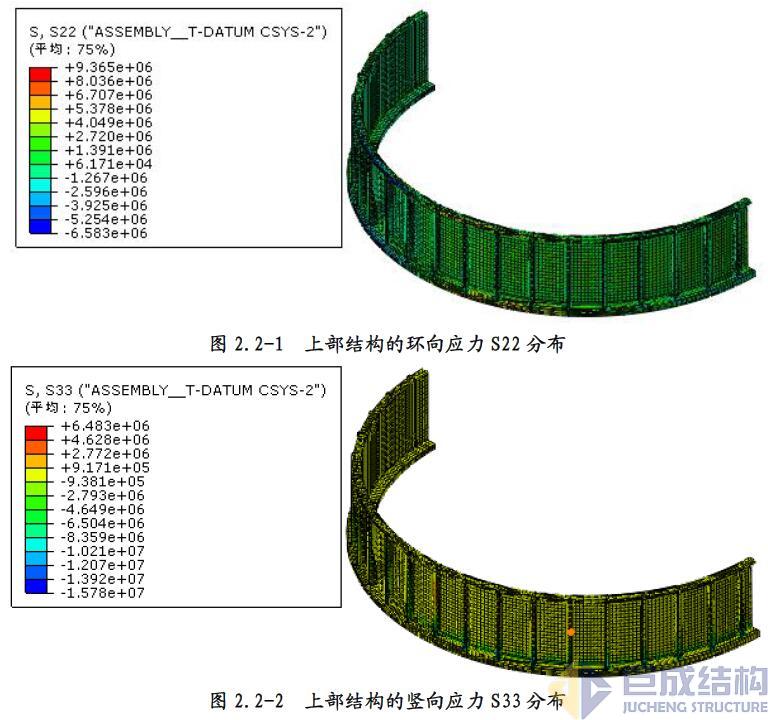

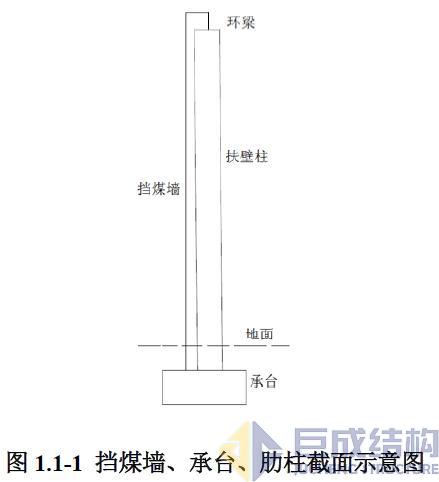

1  上部结构推算模型

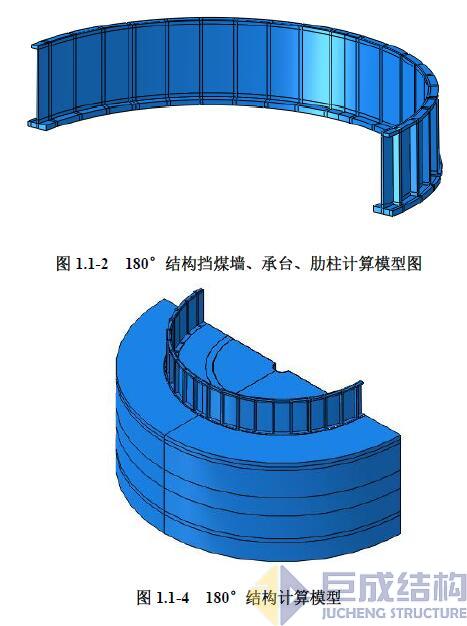

2  基础推算模型

     以煤场中心为坐标原点取一柱坐标系，，，，，沿径向方向，，，，，从挡煤墙内表表向内取55m，，，，，向表取30m，，，，，土层推算厚度取65m。。。。。。凭据《天津北疆电厂试桩总汇报》，，，，，推算中将土层简化成五层：别离为素填土或粉质土层（土层1），，，，，层厚为5m；；；；；；粉土或粘细沙（土层2），，，，，层厚为18m；；；；；；粉质粘土、粉土或粉沙层（土层3），，，，，厚度12m；；；；；；粉质粘土或粉土层（土层4），，，，，厚度15m；；；；；；粉细砂或粉质粘土层（土层5），，，，，厚度15m。。。。。。堆煤区碎石垫层（含土工格栅）厚度为0.8m，，，，，其中由承台至煤场中心20m领域内选取混凝土刚性板，，，，，厚度为0.2m，，，，，混凝土刚性板基层碎石垫层厚度为0.6m。。。。。。
